2-4 축간거리 및 윤간거리(輪間距離)
가. 축간거리(軸間距離)
자동차의 전·후 차축 중심간의 수평거리를 측정하며, 3축 이상의 자동차에 있어서는 앞축으로
부터 제1·제2축간거리 등으로 분리하여 측정하여야 하며, 무한궤도의 접지부 길이, 피견인
자동차의 경우에는 연결부(5륜을 말한다)의 중심에서 후차축 중심까지의 수평거리를 측정한다.

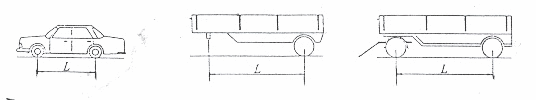

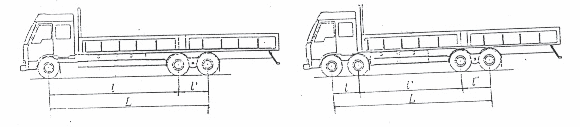

- 자동차의 축간거리
【주】: L - 축간거리, ι - 제2축간거리
ι - 제1축간거리, ι - 제3축간거리
나. 윤간거리(輪間距離)
자동차의 좌·우의 바퀴가 접하는 수평면에서 바퀴의 중심선과 직각인 바퀴중심간의 거리를
측정하며 복륜(復輪)자동차의 경우에는 복륜중심간의 거리를 측정한다.

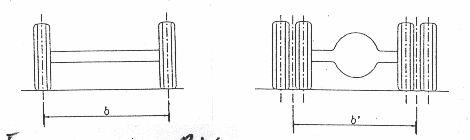

·자동차의 윤간거리
【주】: b - 단륜(單輪)의 윤간거리 , b′- 복륜의 윤간거리
