| 2-2 길이·너비·높이 및 돌출거리(突出距離)
가. 길이 자동차의 최 전단과 최 후단을 기준면에 투영(投影)시켜 자동차중심선에 평행한 방향의 최대거리를 측정한다. ·자동차의 길이
【주】: ι - 자동차의 길이 ι - 견인자동차의 길이를 포함하지 아니한 자동차의 길이 나. 너비 자동차의 전면 후면 또는 후면을 투영시켜 자동차중심에 직각인 방향의 최대거리를 측정한다. ·자동차의 너비
【주】: b - 자동차의 너비 |
|
다. 높이 자동차의 전면,후면 또는 측면을 투영시켜 자동차중심선에 수직인 방향의 최대거리를 측정한다.
· 자동차의 높이

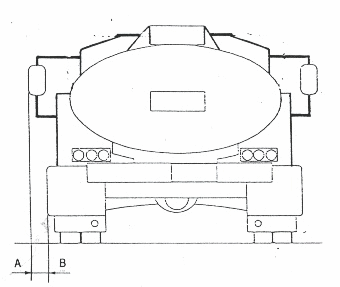

【주】: h - 자동차의 높이 라. 돌출부의 돌출거리 자동차의 길이·너비·높이 이외의 돌출거리는 자동차의 길이·너비·높이의 측정점을 기준으로 측정한다. - 후사경의 돌출거리 ·후사경 외측 끝단에 추를 달아 기준면과 수직점에 측정지점 「A」을 정하고 자동차차체 최외측에 추를 달아 기준면과 수직점을 측정지점 「B」을 정한후 자동차중심면에 수직인 선과평행하게 A와 B점을 통과하는 직선의 최대거리를 측정한다. ·후사경의 돌출거리
【주】: 「A」·「B」- 후사경의 돌출거리
|
|

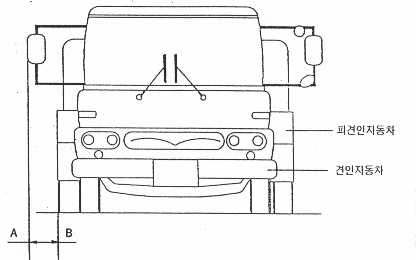

·피견인자동차의 너비가 견인자동차의 너비보다 넓은 경우 그 견인자동차의 후사경에 한하여피견인자동 차의 가장 바깥쪽으로부터 돌출된 최대거리를 측정한다. ·견인자동차 후사경의 돌출거리
【주】: 「A」·「B」- 피견인자동차의 너비가 견인자동차의 너비보다 넓은 경우 후사경의 돌출 가능 거리 |
