다. 참고사항
⑴ 유압식 브레이크 파이프의 확인
⑵ 배관의 설치가 불량한 경우
㈎ 프레임에 취부된 브레이크 파이프의 일부가 진흙에 묻혀 부식으로 발생된 누유
| 3 - 6 - 1 브레이크 호스 및 파이프등
가. 세부검사내용
- 브레이크 호스·파이프등 배관 및 부품의 설치상태 ·크램프의 고정상태 여부등 - 브레이크 호스·파이프·마스터 실린더 및 휠 실린더에서 누유 유무 - 브레이크 호스·파이프등 손상 유무 ·균열, 노후에 의한 부풀음 - 브레이크 호스·파이프등 차체에 접촉·마멸 유무 - 드래그 링크, 추진축, 배기관, 타이어 등과 접촉 유무
【주】: 브레이크 파이프를 용접 등의 수리를 한 경우에는 파열·누유 등의 우려가 있어 사용하여서는 아니 되나 부득이 사용한 경우 세심한 점검확인이 요구됨
나. 세부검사방법
- 원동기를 정지하고 변속레버를 중립에 놓은 상태에서 관능방법에 의해 확인 - 누유의 확인을 브레이크 몇번 밟아 육안으로 확인
【주】: 1) 브레이크 호스·파이프가 주행중 진동 등으로 차체 부분에 접촉할 우려가 없는지 연결부분 및 크램프의 풀림에 대하여 유의한다. 2) 백 플레이트(Back Plate)의 변형 및 손상에 유의한다. 3) 브레이크 파이프의 누유등 검사를 할 때에는 수검자에게 브레이크 페달을 밟도록 하여 확인한다. 4) 주차브레이크의 로드·케이블계통의 검사를 할 때에는 주차브레이크 레버를 작동시키는 상태에서 확인한다.
|
|
다. 참고사항

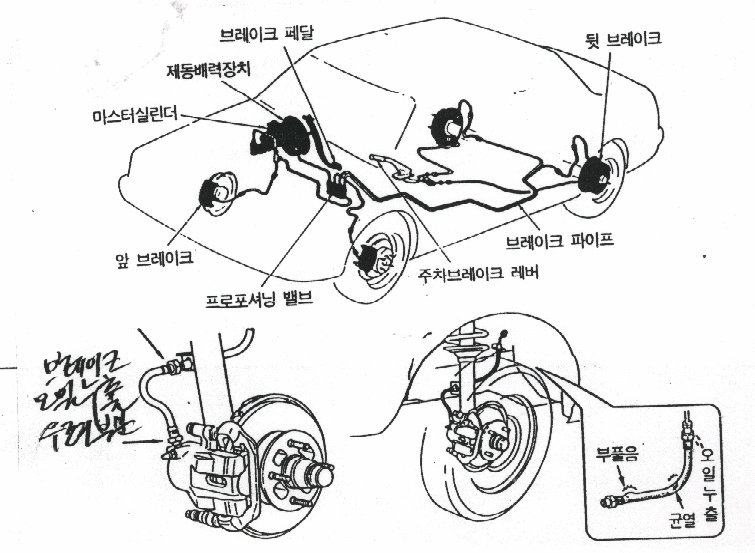

⑴ 유압식 브레이크 파이프의 확인

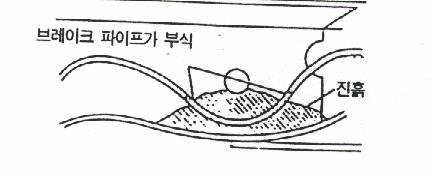

⑵ 배관의 설치가 불량한 경우 ㈎ 프레임에 취부된 브레이크 파이프의 일부가 진흙에 묻혀 부식으로 발생된 누유
|
|

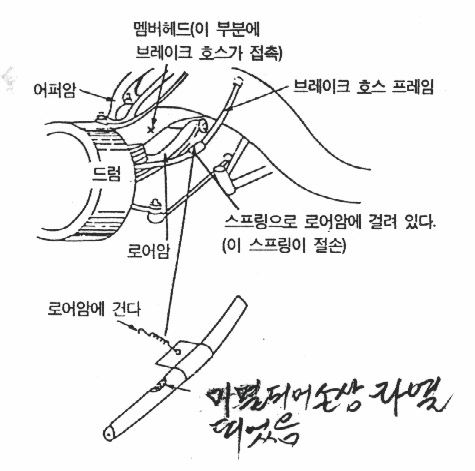

㈏ 브레이크 호스 중간부를 스프링으로 로어암에 달아 타부분과의 접촉을 방지하는 구조의 것이 있으나 스프링을 거는 부분이 부식 절손되고 호스가 크로스 멤버 등에 접촉되어 그림과 같이 마멸되어 손상파멸
⑶ 제동배력장치의 구성

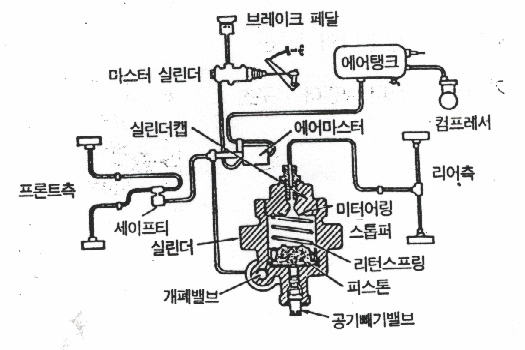

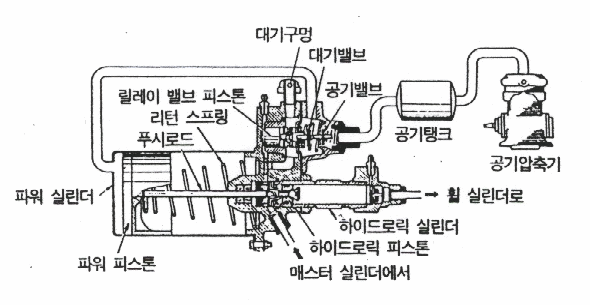

㈎ 압축공기식
|
|

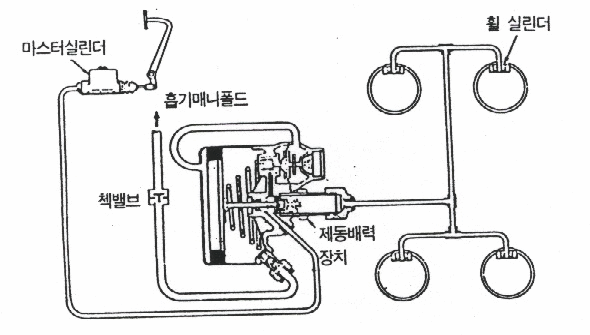

㈏ 진공식

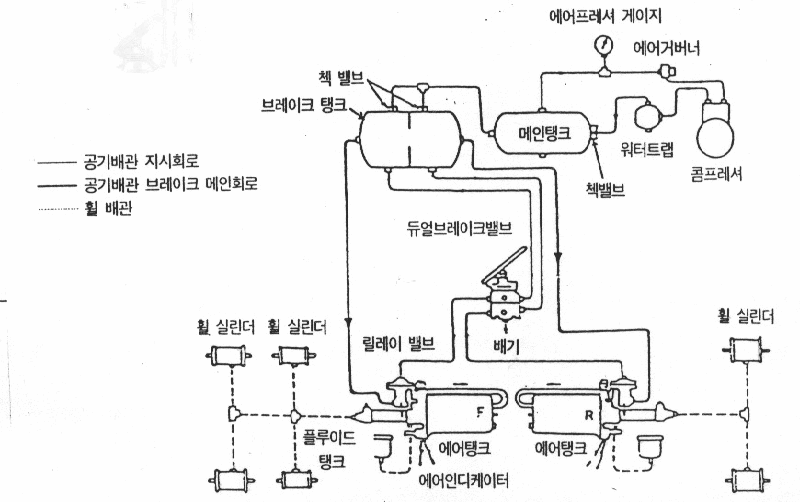

⑷ 브레이크 배관의 구성 (공기·유압 복합브레이크)
|
| ⑸ 마스터 실린더의 구조
㈎ 덴텀 마스터 실린더
㈏ 마스터 실린더
|
|

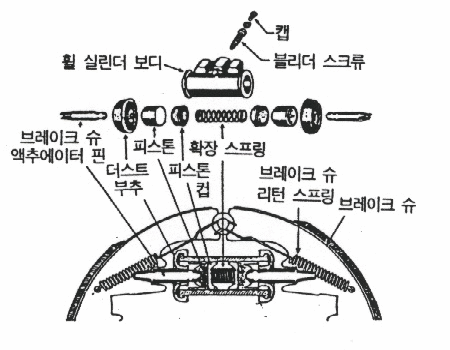

⑹ 휠 실린더의 구조

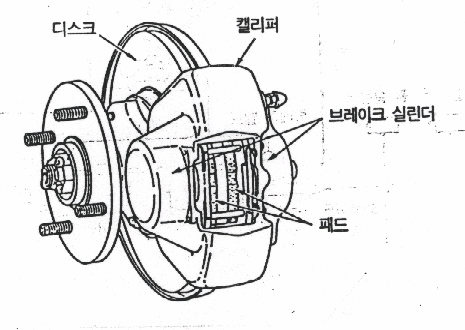

⑺ 디스크 브레이크의 구조
|
| ⑻ 유압식 이중안전브레이크의 구성
⑼ 바퀴잠김방지식 제동장치의 구성 ㈎ 견인자동차의 ABS(Anti-Lock Brake System)
|
|

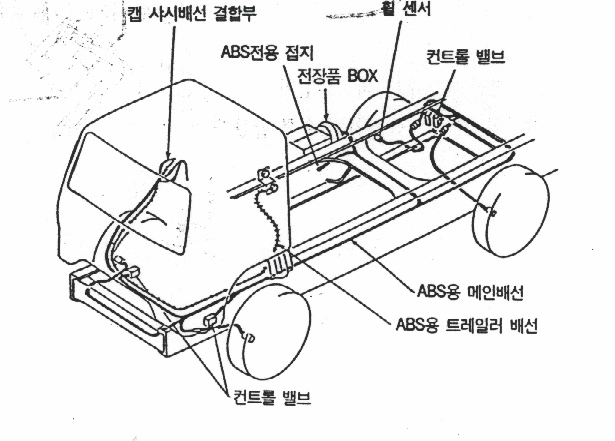

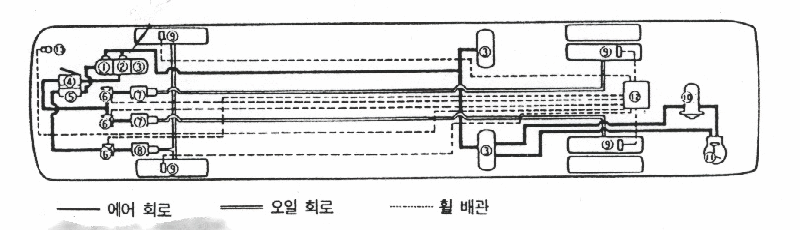

㈏ ABS의 구성도
· 구성별 명칭 ① 앞 브레이크 ② 뒷 브레이크 탱크 ③ 저장 탱크 ④ 뒷브레이크 밸브 ⑤ 앞 브레이크 밸브 ⑥ ABS 컨트롤 밸브 ⑦ 뒷 마스터 실린더 ⑧ 앞 마스터 실린저 ⑨ 오일 센서 ⑩ 에어 드리어어 ⑪ 에어 컴프레서 ⑫ ABS 컴프터 ⑬ ABS 경고 램프 |
|

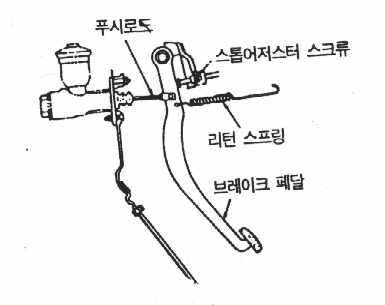

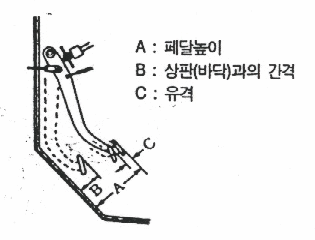

⑽ 브레이크 페달의 구조 ㈎ 브레이크 페달의 구성
㈏ 작동범위 ① 브레이크 페달의 유격은 페달을 밟아 움직인 때부터 피스턴 캡이 리턴포트를 막을 때까지의 페달의 움직인 범위를 말한다. ② 상판과의 간격은 브레이크 페달을 끝까지 밟았을 때의 간격을 말한다. ③ 페달의 높이는 상판으로부터 브레이크 페달의 선단까지의 높이를 말한다.
· 솟아오르는 브레이크 페달방식 · 내려미는 브레이크 페달방식
|
|

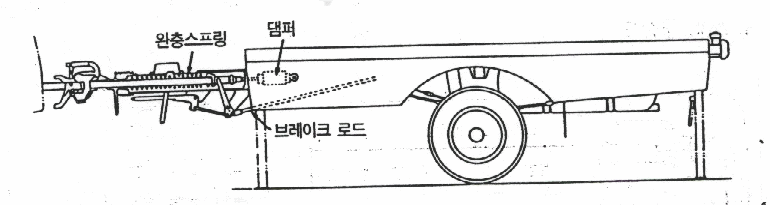

⑾ 관성제동장치의 구조 - 트레러의 관성제동장치
· 관성제동장치를 사용한 피견인자동차
|
